ПреобразовательDC-DC 3-12v

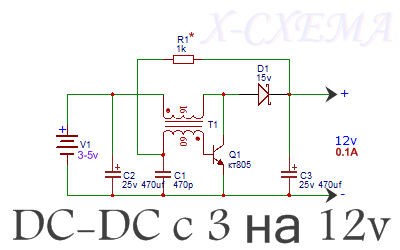

 Данная схема может выдавать более 0.2А и более чем 20 вольт на выходе (все зависит от стабилитрона D1 и резистора R1).

Детали :

  • Резистор :R1-1КоМ;
  • Конденсаторы : C1-470p, C2-25V 470uf, C3- 25V 470v;
  • Транзистор : КТ805;
  • Стабилитрон :На 15V;
  • Трансформатор : Первичная обмотка 60 ветков, Вторичная обмотка 16 ветков;

Трансформатор мотать проводом 0.6 мм на ферритовом кольце от компьютерного  БП но можно намотать на ш образном феррите или ферритовом сердечнике. Главное дроссель мотать на феррите а не на трансформаторном железе так как преобразователь работает на высоких частотах! R1 советую ставить от 1 ватта так как может наблюдаться небольшой нагрев!
